Montaż odwodnienia w kostce brukowej

Zaplanuj odpływ, podparcie kanału i poziom rusztu. Poznaj kolejność prac oraz błędy, które prowadzą do osiadania i uszkodzeń odwodnienia.

W skrócie

Rynna musi mieć stabilne podparcie, właściwą obudowę i drożne połączenie z odbiornikiem wody. Kostka nie zastępuje bocznego podparcia kanału. Grubość oraz klasa betonu zależą od systemu, obciążeń i projektu — nie ma jednej wartości odpowiedniej dla wszystkich odwodnień.

Najpierw odpływ i poziomy

Wyznacz linię odwodnienia, poziom gotowej kostki i rzędną przyłącza. Sprawdź, czy da się odprowadzić wodę do zaplanowanego odbiornika. Rozmieszczenie odpływów oraz spadki ustala się przed wykonaniem wykopu.

Oddziel spadek nawierzchni w kierunku rusztu od spadku wzdłuż kanału. Nie każdy system ma wbudowany spadek dna. Długość ciągu, przekrój i odpływy trzeba rozpatrywać razem.

Jak wygląda podparcie kanału?

Fundament przenosi obciążenia pod rynną, a boczna obudowa stabilizuje jej ścianki. Grunt i podbudowa muszą być przygotowane tak, aby ciąg nie osiadał nierównomiernie. Wymiarów obudowy nie należy kopiować z instrukcji innego produktu.

Poglądowy przekrój: kostka po bokach, ruszt nad kanałem, beton pod kanałem i przy jego ściankach oraz podbudowa poniżej — Schemat poglądowy, bez skali. Nie zastępuje detalu montażowego wybranego systemu. Wymiary, beton i dylatacje przyjmij według dokumentacji produktu oraz projektu.

1. Nawierzchnia: kostka ze spadkiem do odwodnienia.
2. Ruszt i kanał: wlot wody, bez wystającego progu.
3. Betonowa zabudowa: fundament oraz podparcie ścianek.
4. Podłoże: przygotowane do przenoszenia obciążeń.

Kolejność prac przy układaniu kostki

Przygotuj wykop i podłoże. Zostaw miejsce na wymagany fundament oraz boczną obudowę. Usuń luźne warstwy i sprawdź nośność podłoża.
Wykonaj podparcie. Dobierz beton i wymiary zgodnie z instrukcją systemu. Zachowaj projektowaną wysokość i kierunek ciągu.

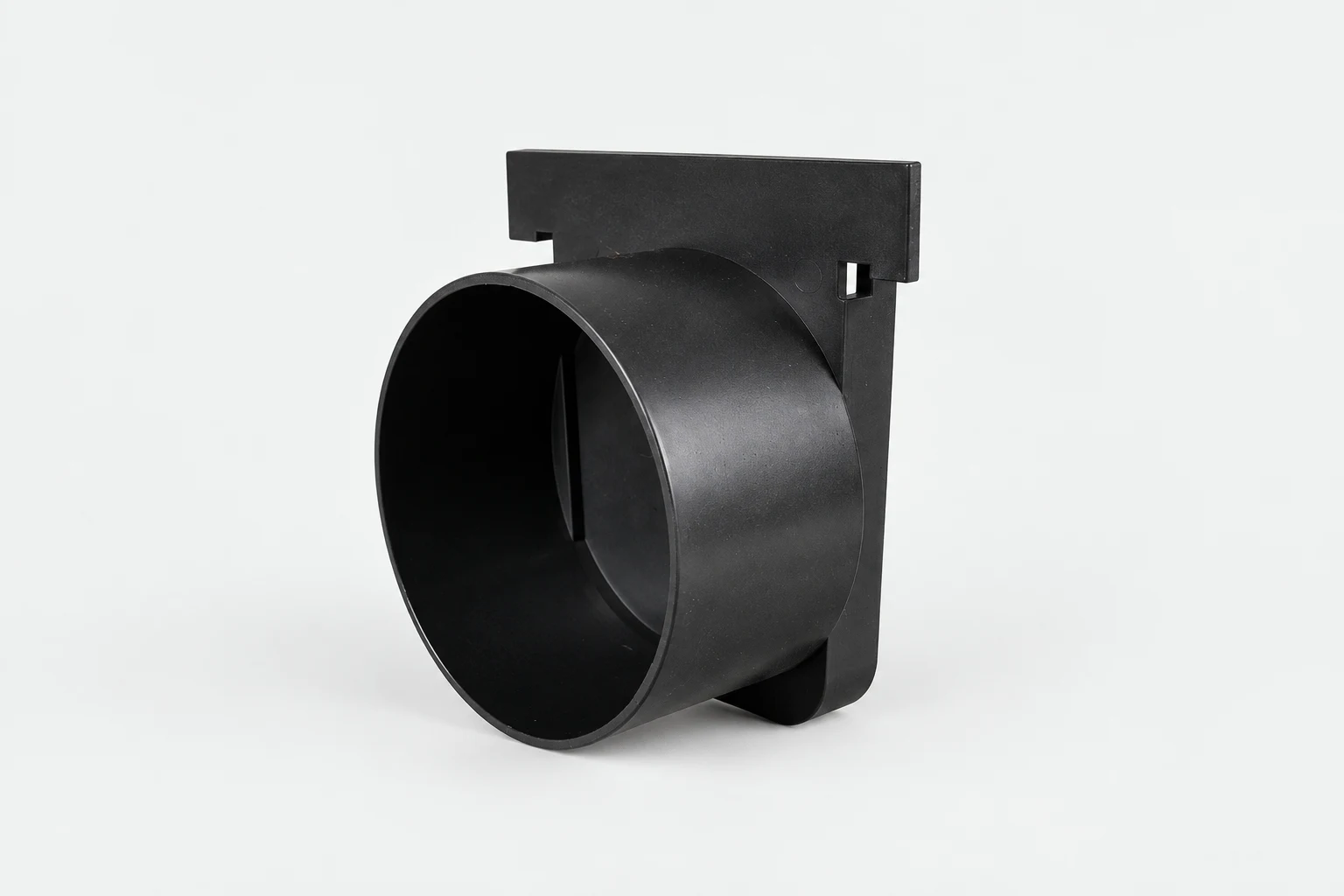

Ustaw kanały i podłącz odpływ. Sprawdź połączenia, zaślepki i elementy odpływowe przed zamknięciem dostępu.
Wykonaj boczną obudowę. Chroń wnętrze przed betonem. Ruszty lub rozpórki stosuj podczas betonowania zgodnie z instrukcją, aby zachować szerokość kanału.
Ułóż nawierzchnię. Kieruj wodę do kratki. Ruszt nie powinien tworzyć wystającego progu; dokładny uskok i wymagane dylatacje określa detal montażowy.
Sprawdź działanie. Po osiągnięciu wymaganej wytrzymałości betonu oczyść ciąg, sprawdź mocowanie rusztów i wykonaj próbę odpływu wodą. Dopuszczenie ruchu uzależnij od technologii zabudowy.

Trzy błędy, których warto uniknąć

Kanał tylko na podsypce. Bez przewidzianego podparcia może się przemieszczać lub odkształcać.
Ruszt wyżej niż otoczenie. Woda omija odwodnienie zamiast do niego trafiać.
Zamknięty dostęp do odpływu. Osad i liście pozostają w układzie, utrudniając czyszczenie.

Dobierz kanały razem z odpływem, zaślepkami i potrzebnymi akcesoriami. Przed pracami sprawdź rysunek montażowy dla konkretnego wariantu, a nie tylko ogólny przekrój.
